簡介：

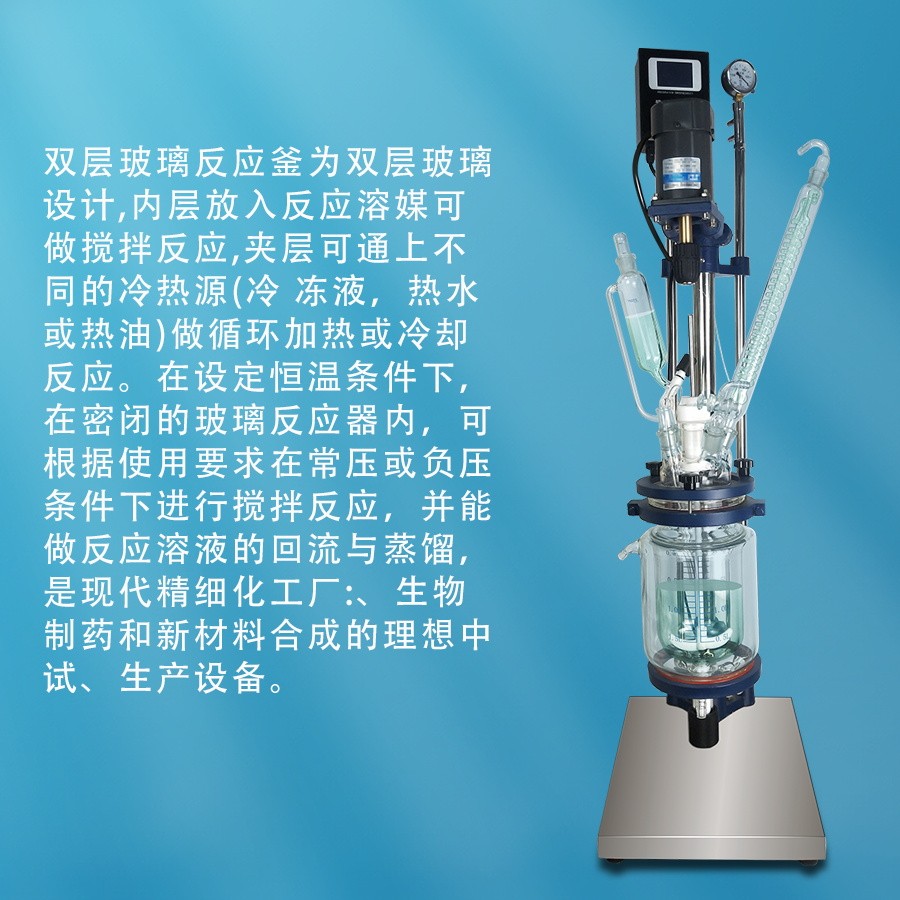

       雙層玻璃反應釜為雙層玻璃設計，內層放入反應溶媒可做攪拌反應，夾層可通上不同的冷熱源（冷凍液，熱水或熱油）做循環加熱或冷卻反應。在設定恒溫條件下，在密閉的玻璃反應器內，可根據使用要求在常壓或負壓條件下進行攪拌反應，并能做反應溶液的回流與蒸餾，是現代精細化工廠、生物制藥和新材料合成的理想中試、生產設備。

工作原理：
       通過雙層玻璃反應釜夾層，注入恒溫的（高溫或低溫）熱溶媒體或冷卻媒體，對反應釜內的物料進行恒溫加熱或制冷，并且可以提供攪拌。物料在反應釜內進行反應，并能控制反應溶液的蒸發與回流，反應完畢，物料可從釜底的出料口放出，操作極為方便。是現代化學小樣，中樣實驗、生物制藥及新材料合成的理想設備?？梢蕴峁┳龈邷胤磻?yīng)（配置相應的循環油浴鍋，最高溫度可以達到300℃）；也可以做低溫反應（配置相應的低溫冷凍液循環系統，最低溫度可以達到－80℃）；中可以抽成真空，從而做真空反應。而且，它的獨到的設計使試驗更加的安全，更加的方便。

主要特點：
1.變頻調速、交流感應電機。轉速恒定，無電刷、無火花，安全穩定，可連續工作。
2.全套玻璃儀器采用GG-17高硼硅玻璃生產，有良好的化學、物理性能。
3.玻璃夾層接口通上熱油經過循環，可做加熱反應，通上冷凍液可進行低溫反應。
4.可在常溫下反應，通上自來水即能快速將反映熱量帶走。
5.下放料口具法蘭口和聚四氟閥門，容器內無死角，可拆卸便于固體物料出料。
6.四口反應器蓋，特大口設計便于清潔，標準口插口可選擇組裝回流，蒸餾合成裝置。

使用說明：
1.請?jiān)诎惭b，使用，保養，檢查之前，務必熟讀本說明書的全部?jī)?nèi)容，做到正確使用。
2.電源電壓必須與本儀器所規定的一致。
3.空載不宜高速運轉。
4.電氣箱的壽命與周圍溫度，濕度的影響很大。請保持調速和電機干燥。
5.先安裝機器再由專業的電工布線，通電。地線端子務必接地。高溫浴鍋必須接空開開關。
6.切斷電源5分鐘內，由于變頻器或電容放電仍有可能會觸電。
7.作業時注意身上的硬物（手表，戒指，皮帶扣等）對玻璃的碰擊損害。
8.連接真空管或水管之時一定要小心，以免過分用力弄碎玻璃對人體的傷害。
9.需要用高溫循環油浴鍋時，注意高溫對人體的傷害，建議用對人體傷害小的導熱油（二甲基硅油，運動粘度為100的）作溶媒。尤其要注意高溫循環的時候，應該先開循環泵，讓導熱溶媒進行循環的情況下，慢慢升溫。

儀器安裝：
1、打開包裝后，按照裝箱清單檢查本機的主要配件是否齊全。
2、將不銹鋼管與固定件按照附圖組裝框架。
3、將電氣箱安裝在右后立桿頂端并旋緊螺釘，插上七芯插頭。真空表安裝在左后端，擰緊螺釘即可。
4、根據使用高度，將釜圓形托架固定在立桿滑塊上，釜放在托架上，半圓型抱箍用于固定釜頸部分別插入立桿滑塊，合攏后擰緊固定螺絲，安裝時注意反應釜主體垂直。
5、攪拌棒固定在電機主軸的齒環夾頭上，攪拌棒穿過蓋中間旋轉軸承，擰緊專用連接器，然后調整電機的位置，注意垂直同心度。
6、立桿上的滑塊是固定調節不同方向及高低的不銹鋼多用夾子。
7、瓶蓋上左邊40#標準口插蛇型回流冷凝器，右邊40#標口為加料口連接恒壓漏斗，中前方24#標口為插溫度計套管口，帽子后方為34#標口為多功能備用口，底部設有放料閥門，釜身上下分別為循環液進出口。下口接循環液進口，上口接循環液回流口。
8、安裝玻璃儀器時必須清潔，各接口處用凡士林涂抹，以防止玻璃抱死現象出現，然后涂上真空脂以防漏氣。
9、按下萬向輪輪固定裝置，進行攪拌，如果攪拌穩定，說明調試已好。

使用方法：
1、檢查電源電壓與機器銘牌上所提供的規格是否一致。
2、插上電源插頭，打開變頻器上的電源開關，用調速旋鈕來選擇適合的轉速.
3、物料的流動與電機轉速的動力在某一點時可能會產生共振，請改變電機的轉速，避免共振。
4、攪拌棒裝上后，必須用手旋轉一下，注意同心度是否好，如同心度不好應松開重夾，夾正后再打開電源，由慢至快逐步調整
5、利用攪拌棒調節器，可按需要使攪拌葉子上下5cm。
6、如發現釜密封性能下降，請檢查攪拌器套內的旋轉軸承。
7、本反應裝置玻璃儀器全部采用GG-17低膨脹系數耐高溫優質硼硅玻璃制造，用戶自配反應瓶等玻璃儀器，請確認準玻璃材質，以確保安全使用。
8、玻璃釜上的夾層外接循環口，通上熱油可做加熱反應，能上冷卻液可進行低溫反應，如果利用蒸氣加熱，不可超過0.5K~1K（盡量不要利用壓力蒸氣加熱）。
9、 在低溫下進行試驗時，底部的放料閥門會結霜，使用閥門時一定先局部解凍，以防絞碎玻璃。
10、使用中溶液內如有微粒物體，放料時有可能存積剩物在閥門的聚四氟活塞上，再次使用時氣密性會有影響，務必每次放料后先清洗，再次使用。

保養須知：
1、用前仔細檢查儀器，玻璃瓶是否有破損，各接口是否吻合，注意輕拿輕放。
2、用軟布（可用餐巾紙?zhí)娲┎潦酶鹘涌?，然后涂抹少許真空脂。（真空脂用后一定要蓋好，防止灰砂進入。）
3、各接口不可擰得太緊，要定期松動活絡，避免長期緊鎖導致連接器咬死。
4、先開電源開關，然后讓機器由慢到快運轉，停機時要使機器處于停止?fàn)顟B(tài)，再關開關。
5、各處的聚四氟開關不能過力擰緊，容易損壞玻璃。
6、每次使用完畢必須用軟布擦凈留在機器表面的各種油跡，污漬，溶劑剩留，保持清潔。
7、停機后擰松各聚四氟開關，長期靜止在工作狀態會使聚四氟活塞變形。
8、定期對密封圈進行清潔，方法是：取下密封圈，檢查軸上是否積有污垢，用軟布擦干凈，然后涂少許真空脂，重新裝上即可，保持軸與密封圈滑潤。
9、電氣部分切不可進水，嚴禁受潮。
10、必須采購原廠正宗配件，隨意使用其他配件對機器會造成致命的損害。
11、對機器做任何修理或檢查時，一定要先切斷電源，水源。注明，本設備屬于易碎產品，請使用者在使用時小心輕放，易碎品的損壞不在我司的保修范圍之內，如果客戶需要，我司需收取相應的成本費用。

故障排除：
1、開啟電源開關，指示燈不亮。外接電源未通或接觸不良請專業電工檢查電源，插座。
2、保險管短路將電源開關置于OFF位置，再換置保險管。
3、電源指示燈亮，但不旋轉。旋轉軸生銹停止使用，與供應商聯系電機，電氣箱故障 未連接七芯插頭，重新連接七芯插頭。
4、真空突然消失，玻璃有裂痕，開關有破損，檢查玻璃部件，調換開關。
5、有真空，但抽不上 密封圈磨損，連接真空開關泄漏請更換密封圈，開關。
6、真空時有時無，鋼軸上有污垢連接器有松動，請清除污垢檢查真空表，真空泵 。
7、真空軟管老化，請更換真空軟管。
8、主機芯軸左右松動，緊頂螺絲松動，旋緊。
10、電機溫度過高（室溫加40℃屬正常），超負荷停機，用手使機軸轉，是否很重，清除密封圈與玻璃軸接觸部上的污垢，涂上真空脂。
11、轉速顯示與實際不符，電壓不穩定，自身有誤差，與供應商聯系。
12、外殼帶電，加熱管有裂痕進水，請專業電工檢查。

SYSF-1L、2L、3L、5L雙層玻璃反應釜技術參數：
